Bagaimana cara kerja pemutus sirkuit vakum?

Itupemutus sirkuit vakumadalah switchgear yang sangat diperlukan dalam sistem daya. Ini terutama terdiri dari tiga bagian: bingkai, ruang pemadam busur (mis. Gelembung vakum) dan mekanisme operasi. Di antara mereka, sirkuit konduktif adalah bagian inti dari pemutus sirkuit, yang dengan hati -hati terdiri dari inlet dan batang konduktif outlet, penyangga isolasi, klem konduktif, koneksi lunak dan ruang pemadaman busur vakum.

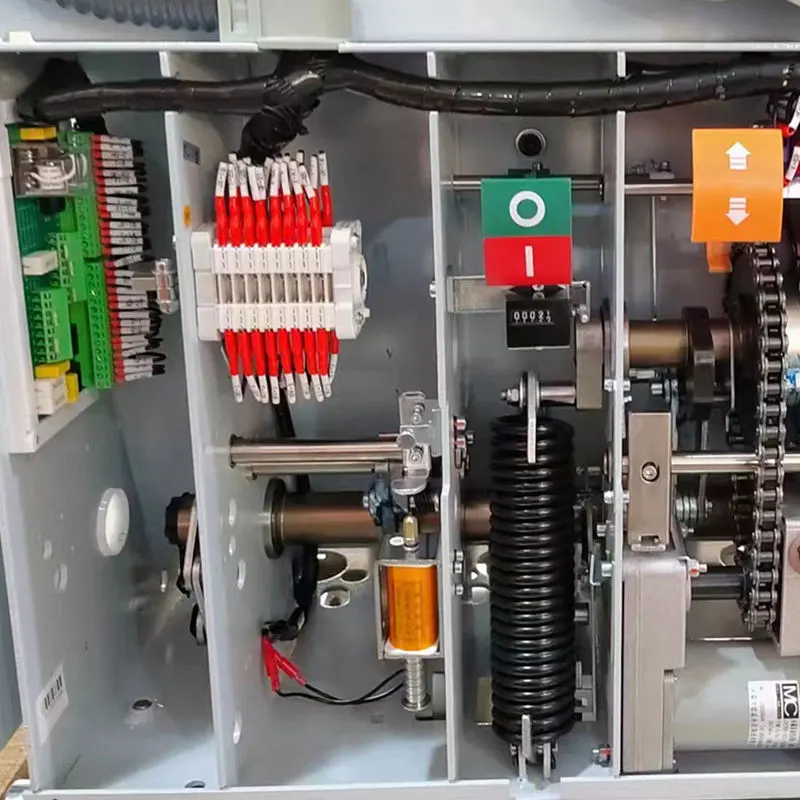

Mekanisme operasi bertanggung jawab untuk melaksanakan operasi penutupan dan pembukaan pemutus sirkuit, termasuk pegas penutup, sistem penyimpanan energi, rilis arus berlebih, pembukaan dan penutupan kumparan dan komponen lainnya. Saat bekerja, mekanisme mencapai kontrol yang tepat dari arus melalui penyimpanan energi listrik, pembukaan dan penutupan listrik, dan fungsi manual.

Saat arus mencapai nilai yang telah ditentukan,pemutus sirkuit vakumAkan menggunakan karakteristik nol-melintasi saat ini dalam lingkungan vakum yang tinggi untuk memadamkan busur melalui difusi cepat plasma, secara efektif memotong arus. Di tengah, ini melibatkan beberapa langkah seperti penyimpanan energi dan penutupan. Melalui serangkaian tindakan mekanis yang tepat, stabilitas dan keandalan pemutus sirkuit dipastikan.

Operasi pembukaan adalah bahwa ketika pemutus sirkuit berada dalam keadaan tertutup, sinyal pembukaan diterima, dan elektromagnet pembuka akan mulai bekerja, menyebabkan inti besi tertarik. Tindakan ini akan menyebabkan batang atas pada rilis pembukaan bergerak ke atas, yang pada gilirannya menyebabkan poros perjalanan berputar. Serangkaian reaksi berantai akan menggerakkan batang atas ke atas dan mendorong pelat bengkok, menyebabkannya menggerakkan setengah poros untuk mulai berputar berlawanan arah jarum jam. Saat setengah poros dan lengan goyang tidak terkunci, pegas pembuka akan segera mulai berlaku, mendorongpemecah sirkuituntuk menyelesaikan tindakan pembukaan.
