Mengapa Memilih Pemutus Sirkuit Vakum?

Ringkasan: Pemutus sirkuit vakum (VCB)adalah komponen penting dalam sistem kelistrikan modern, memastikan interupsi arus listrik yang andal dalam aplikasi tegangan menengah dan tinggi. Artikel ini membahas prinsip kerja, keuntungan, jenis, aplikasi, pemeliharaan, dan pertanyaan umum, menawarkan panduan praktis bagi insinyur listrik dan manajer fasilitas.

Daftar isi

• Pengantar Pemutus Sirkuit Vakum
• Prinsip Kerja
• Keuntungan
• Jenis Pemutus Sirkuit Vakum
• Aplikasi
• Tip Perawatan
• Pertanyaan yang Sering Diajukan
• Kesimpulan

Pengantar Pemutus Sirkuit Vakum

Pemutus sirkuit vakum dirancang untuk memadamkan busur listrik dalam media vakum. Tidak seperti pemutus sirkuit udara atau oli tradisional, ruang hampa memberikan kekuatan dielektrik yang unggul dan pemadaman busur yang cepat. Pemutus vakum, yang merupakan komponen inti, memungkinkan gangguan arus dalam ruang tertutup, mencegah oksidasi dan meminimalkan kebutuhan perawatan.

Prinsip Kerja

Mekanisme utama pemutus sirkuit vakum melibatkan pemisahan kontak listrik di dalam ruang hampa. Ketika kontak terpisah, busur terbentuk di antara keduanya. Vakum dengan cepat mengembalikan kekuatan dielektrik, memadamkan busur hampir seketika. Hal ini memastikan hilangnya energi minimal, mengurangi keausan pada komponen, dan meningkatkan umur switchgear secara keseluruhan.

• Hubungi Operasi:Memindahkan kontak membuka dan menutup untuk memutus sirkuit.
• Formasi Busur:Terjadi ketika kontak terpisah saat ada beban.
• Kepunahan Busur:Vakum menyerap energi busur dan dengan cepat menghentikan aliran arus.
• Pemulihan Dielektrik:Vakum tinggi memastikan pemulihan dielektrik yang cepat, mencegah korsleting.

Keuntungan

Jenis Pemutus Sirkuit Vakum

• VCB dalam ruangan:Digunakan pada switchgear tertutup, menawarkan perlindungan dalam lingkungan terkendali.

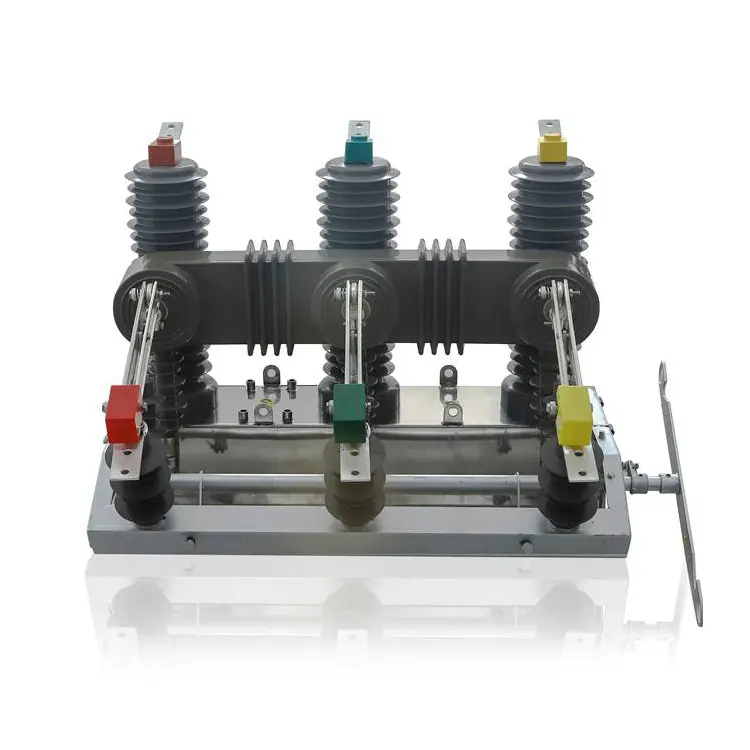

• VCB luar ruangan:Dirancang untuk gardu induk terbuka, tahan terhadap cuaca dan polusi.
• Memperbaiki VCB:Dipasang secara permanen di panel switchgear tertentu.
• VCB yang dapat ditarik:Dapat dengan mudah dilepas untuk pemeliharaan atau penggantian tanpa mengganggu peralatan lain.

Aplikasi

Pemutus sirkuit vakum banyak digunakan pada jaringan listrik tegangan menengah dan tinggi. Aplikasinya meliputi:

• Sistem distribusi tenaga industri
• Gardu induk dan proteksi trafo
• Instalasi energi terbarukan, seperti pembangkit listrik tenaga surya dan angin
• Bangunan komersial memerlukan switchgear yang ringkas dan andal
• Sistem elektrifikasi kereta api dan transportasi

Tip Perawatan

Perawatan yang tepat memastikan kinerja optimal pemutus sirkuit vakum:

• Inspeksi rutin terhadap keausan dan kesejajaran kontak
• Memeriksa mekanisme operasi untuk kelancaran gerakan
• Menguji isolasi dan integritas vakum secara berkala
• Membersihkan debu dan kotoran dari selungkup
• Penggantian komponen berdasarkan jadwal pabrikan

Pertanyaan yang Sering Diajukan

Q1: Berapa lama pemutus sirkuit vakum bertahan?
A1: Dengan perawatan yang tepat, pemutus arus vakum dapat bertahan 15–20 tahun, bergantung pada kondisi pengoperasian dan siklus beban.

Q2: Dapatkah pemutus sirkuit vakum digunakan di lingkungan luar ruangan?
A2: Ya, VCB luar ruangan dirancang khusus untuk tahan terhadap cuaca, polusi, dan variasi suhu sambil mempertahankan kinerja yang andal.

Q3: Apa perbedaan antara pemutus arus vakum dan pemutus SF6?
A3: Berbeda dengan pemutus SF6 yang menggunakan gas untuk memadamkan busur api, VCB mengandalkan ruang hampa. Hal ini menghilangkan risiko kebocoran gas rumah kaca dan mengurangi kebutuhan pemeliharaan.

Q4: Apa masalah umum pada pemutus sirkuit vakum?
A4: Masalah paling umum meliputi erosi kontak, keausan mekanis pada mekanisme pengoperasian, dan degradasi insulasi. Inspeksi tepat waktu mencegah kegagalan.

Kesimpulan

Pemutus sirkuit vakum adalah solusi yang aman, andal, dan efisien untuk sistem distribusi listrik modern.listrik DAYAmenyediakan berbagai VCB dalam dan luar ruangan yang disesuaikan untuk memenuhi standar industri dan kebutuhan pelanggan. Untuk pertanyaan atau rekomendasi yang dipersonalisasi,Hubungi kamihari ini untuk memastikan perlindungan optimal untuk jaringan listrik Anda.
