Transformator Tipe Kering: Apa yang Harus Anda Ketahui Sebelum Memilihnya?

● 2026-07-31 ● - ● Tinggalkan aku pesan

1. Apa yang dimaksud dengan Trafo Tipe Kering?

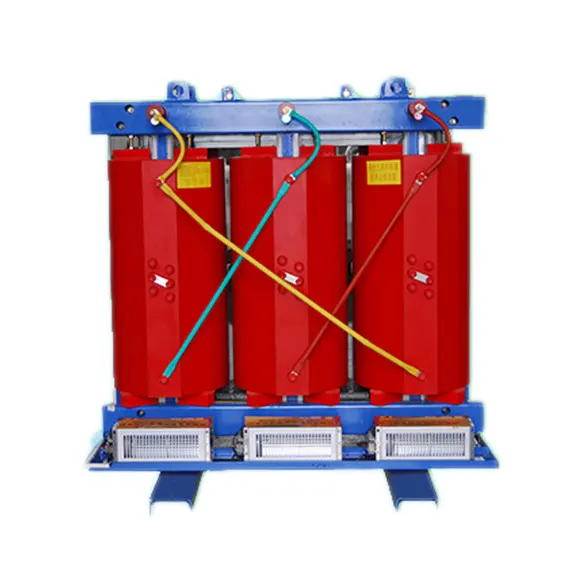

A trafo tipe kering adalah perangkat listrik statis yang mentransfer energi melalui induksi elektromagnetik tanpa menggunakan cairan (minyak) untuk isolasi atau pendinginan. Sebaliknya, inti dan belitannya dikemas dalam bahan isolasi padat seperti resin epoksi atau poliester, dan panas dihilangkan melalui sirkulasi udara alami atau paksa.

Desain ini sepenuhnya menghilangkan risiko kebocoran oli dan kebakaran, menjadikan trafo tipe kering pilihan utama untuk instalasi dalam ruangan, bangunan padat penduduk, dan area sensitif lingkungan.

2. Keuntungan Utama & Aplikasi Khas

Keuntungan Penjelasan
Keamanan kebakaran Tidak ada cairan yang mudah terbakar – risiko kebakaran berkurang drastis. Bahkan dalam kondisi rusak, material dapat padam dengan sendirinya.
Keramahan lingkungan Tidak ada tumpahan minyak, tidak ada kontaminasi tanah atau air tanah. Tidak perlu lubang penampung minyak.
Perawatan rendah Tidak ada pengujian oli, penyaringan, atau penggantian. Pekerjaan rutin terutama pembersihan dan inspeksi visual. Penghematan biaya pemeliharaan hingga 40% telah dilaporkan.
Instalasi fleksibel Jejak yang ringkas memungkinkan pemasangan di dekat pusat beban (misalnya ruang bawah tanah, lantai) – mengurangi biaya kabel dan kehilangan saluran.

Aplikasi umum:

Rumah sakit, pusat data, gedung bertingkat
Pabrik industri (kimia, tekstil, pertambangan)
Sistem energi terbarukan (angin darat, matahari)
Anjungan kelautan dan lepas pantai (dengan penutup yang sesuai)
Batasan yang perlu diingat:
Biaya awal lebih tinggi dibandingkan trafo berisi minyak
Efisiensi pembuangan panas yang lebih rendah – umumnya terbatas pada peringkat di bawah ~2.000 kVA dalam desain standar
Kebisingan yang terdengar sedikit lebih tinggi dalam beberapa kasus


3. Dua Tipe Utama: VPI vs. Cast Coil

Jenis Proses Karakteristik Paling Cocok Untuk
VPI (Impregnasi Tekanan Vakum) Gulungan diresapi dengan pernis atau resin di bawah vakum dan tekanan, kemudian diawetkan. Hemat biaya, kekuatan dielektrik yang baik, desain serbaguna. Bangunan industri dan komersial standar; penggunaan dalam ruangan untuk keperluan umum.
Kumparan Pemeran Gulungan sepenuhnya dikemas dalam resin epoksi dalam cetakan, membentuk blok padat. Perlindungan tertinggi terhadap kelembapan, debu, semprotan garam, dan bahan kimia. Kekuatan mekanik yang luar biasa dan kemampuan menahan arus pendek. Lingkungan yang keras: lepas pantai, terowongan, kapal laut, pabrik kimia, pabrik baja.

Tips pemilihan: Jika lokasi Anda memiliki kelembapan tinggi, gas korosif, atau sering dicuci, pilihlah cast coil. Untuk lingkungan dalam ruangan yang bersih dan kering, VPI memberikan nilai terbaik.


4. Parameter Pemilihan Kunci

Lakukan ini dengan benar sebelum Anda menentukan trafo.

Parameter Apa Artinya Nasihat Praktis
Kapasitas terukur (kVA) Daya nyata maksimum yang dapat dihasilkan transformator. Tambahkan margin 20‑25% untuk pertumbuhan beban di masa mendatang. Ukuran umum: 100, 250, 500, 1000, 2000 kVA.
Peringkat tegangan Tegangan primer (HV) dan sekunder (LV). Cocokkan kebutuhan utilitas dan beban (misalnya 10 kV / 0,4 kV). Periksa rentang tap‑changer untuk mengetahui fluktuasi tegangan.
Kelas isolasi Mendefinisikan kenaikan suhu maksimum yang diijinkan. Kelas F (155°C) dan Kelas H (180°C) adalah yang paling umum. Gunakan Kelas H untuk suhu lingkungan tinggi atau beban berlebih yang sering terjadi.
Perlindungan Masuknya (IP) Tahan debu dan air. IP20 – standar dalam ruangan. IP23 atau lebih tinggi – di luar ruangan, semi‑luar ruangan, atau area dengan tetesan air/semprotan ringan.
Metode pendinginan AN = berpendingin sendiri (udara alami); AF = udara paksa (kipas). AF meningkatkan kapasitas output secara signifikan. Pastikan saluran masuk/keluar udara tidak pernah tersumbat.
Tegangan impedansi (Z%) Mempengaruhi pengaturan arus dan tegangan hubung singkat. Nilai standar berkoordinasi dengan perangkat perlindungan. Konsultasikan dengan perancang sistem Anda untuk pencocokan.


5. Instalasi & Commissioning Penting

Trafo yang baik bisa rusak sebelum waktunya jika pemasangannya ceroboh. Ikuti poin-poin penting ini.

Lokasi & Izin

  • Pasang di tempat yang kering dan berventilasi baik – bebas dari gas korosif, tetesan air, dan risiko banjir.

  • Jaga jarak setidaknya 12–18 inci (30–45 cm) di sekitar enklosur untuk sirkulasi udara.

Fondasi & Pemasangan

  • Letakkan di atas alas yang rata dan tahan getaran yang dapat menopang beban penuh.

  • Gunakan bantalan antigetaran jika resonansi lantai memungkinkan.

Sambungan Listrik – Yang Harus Dilakukan

  • Gunakan tautan tembaga/alu yang fleksibel ke terminal – hal ini mencegah tekanan mekanis akibat menarik bushing.

  • Kencangkan semua sambungan yang dibaut sesuai dengan nilai torsi yang ditentukan dalam manual. Pengencangan yang berlebihan dapat merusak benang; pengetatan yang kurang menyebabkan titik panas.

  • Pembumian: Hubungkan secara kuat penutup dan titik netral ke jaringan bumi stasiun.

Pemeriksaan Pra-Komisioning

Uji ketahanan isolasi: Gunakan megohmmeter (skala 500 V atau 1000 V). Nilai minimum yang dapat diterima: 2 MΩ per kV tegangan pengenal. Jika lebih rendah, keringkan belitan sebelum memberi energi.
Verifikasi semua terminasi internal sesuai dengan diagram papan nama.
Uji pengoperasian kipas dan alarm termostat/termistor sebelum ditayangkan.


6. Pengoperasian & Pemeliharaan Harian – Pekerjaan Nyata

Ingat: Pemeliharaan yang rendah bukan berarti tidak ada pemeliharaan. Sedikit perhatian akan sangat membantu dalam masa pakai 20‑30 tahun.

Pembersihan – Prioritas #1

Akumulasi debu adalah satu-satunya musuh terbesar transformator tipe kering. Ini memerangkap panas, meningkatkan pelepasan sebagian, dan mengurangi kekuatan dielektrik.

Bersihkan setidaknya sekali dalam setahun – lebih sering di area berdebu atau kawasan industri.
Gunakan penyedot debu dengan nosel non-logam, atau udara bertekanan kering dengan tekanan <25 psi (170 kPa) – jangan pernah menggunakan tekanan tinggi, karena dapat merusak isolasi atau memaksa debu masuk lebih dalam.

Inspeksi Visual & Mekanik (setiap 6–12 bulan)

Apa yang Harus Diperiksa Apa yang Harus Diperhatikan
Koneksi Perubahan warna, menghitam, atau meleleh – tanda-tanda panas berlebih.
Gulungan & inti Retak, bekas jejak, atau jembatan debu pada permukaan insulasi.
Tingkat suara Bunyi dengungan atau bunyi berderak yang tidak biasa (“mendesis”) dapat mengindikasikan laminasi yang longgar atau pelepasan sebagian.
Penggemar & kontrol Bilah kipas bersih dan berputar dengan bebas; tampilan suhu konsisten dengan beban.

Pemantauan Isolasi

  • Catat nilai resistansi isolasi setiap tahun (atau setelah pekerjaan besar).

  • Bandingkan dengan pembacaan sebelumnya – tren penurunan yang konsisten merupakan sinyal peringatan meskipun nilai absolutnya masih di atas nilai minimum.


7. Kesalahan Umum & Solusi Praktis

Gejala Kemungkinan Besar Penyebabnya Tindakan Segera
Alarm suhu berlebih Penyumbatan debu, kegagalan kipas, atau kelebihan beban Gulungan bersih; periksa motor kipas; mengurangi beban atau meningkatkan ventilasi.
Kebisingan pelepasan sebagian Masuknya uap air atau kontaminasi permukaan Keringkan (sirkulasi udara hangat) dan bersihkan secara menyeluruh.
Tersandung arus lebih Gangguan eksternal atau belitan internal pendek Memisahkan; melakukan pengujian tahanan belitan dan rasio putaran. Konsultasikan dengan produsen.
Tegangan tidak seimbang Koneksi longgar atau masalah pengubah tap Periksa semua terminal; berolahraga dan verifikasi posisi tap‑changer.


8. Referensi Cepat – Daftar Periksa Seleksi

  1. ☐ Perhitungan beban + margin 20‑25%.

  2. ☐ Peringkat tegangan cocok dengan sistem

  3. ☐ Kelas isolasi – F atau H, berdasarkan lingkungan

  4. ☐ Tipe – VPI (dalam ruangan bersih) vs Cast Coil (keras)

  5. ☐ Peringkat IP – IP20 (dalam ruangan) / IP23+ (luar ruangan/basah)

  6. ☐ Pendinginan – alami atau dengan bantuan kipas

  7. ☐ Jarak bebas, ventilasi, dan beban lantai diverifikasi

  8. ☐ Nilai pembumian dan torsi didokumentasikan



A trafo tipe keringadalah investasi pada keselamatan, keandalan, dan kepatuhan terhadap lingkungan. Keberhasilannya di lapangan tidak terlalu bergantung pada papan nama dan lebih bergantung pada tiga pilihan praktis:

  • Pilih dengan margin realistis dan perlindungan lingkungan.

  • Pemasangan dengan hati-hati – koneksi yang baik dan udara yang baik.

  • Lakukan pembersihan rutin dan pemantauan berdasarkan tren.

Lakukan ketiga hal ini dengan baik, dan trafo tipe kering Anda akan memberikan layanan bebas masalah selama puluhan tahun.
