Kabel Panel Surya

Merencanakan konfigurasi susunan surya terbaik untuk sistem PV Anda

Merencanakan konfigurasi panel surya akan membantu Anda memastikan tegangan/arus keluaran yang tepat untuk sistem PV Anda. Di bagian ini, kami menjelaskan apa saja barang-barang tersebut dan pentingnya barang-barang tersebut.

Tegangan Masukan DC Maksimum

Demi keselamatan, kepatuhan terhadap peraturan NEC, dan kompatibilitas dengan spesifikasi teknis inverter string, penting untuk menetapkan batas maksimum tegangan DC. Meskipun peraturan NEC menetapkan batas 600V untuk sistem PV perumahan, ambang batas ini dapat berbeda tergantung pada inverter terpusat tertentu yang digunakan.

Di sisi lain, inverter string memiliki persyaratan tegangan input DC minimum tertentu agar dapat mulai berfungsi, yang merupakan faktor penting untuk dipertimbangkan selama perencanaan dan konfigurasi sistem PV. Tegangan minimum ini dapat bervariasi secara signifikan berdasarkan model dan merek inverter yang dipilih.

Arus Masukan DC Maksimum

Spesifikasi teknis inverter memberikan batasan pada arus input DC maksimum. Batasan ini ditentukan berdasarkan kurva arus-tegangan (IV-Curve) suatu sel surya. Saat memasang kabel panel surya, penting untuk mempertimbangkan hal ini, memastikan bahwa keluaran DC sistem tidak melebihi batas arus masukan maksimum inverter.

Jumlah Pelacak MPPT

Pelacak MPPT memainkan peran penting dalam memaksimalkan output daya untuk sistem PV dengan menganalisis Kurva IV. Inverter terpusat yang dilengkapi dengan beberapa pelacak MPPT mampu mengoptimalkan pembangkitan listrik untuk rangkaian panel surya yang mungkin memiliki spesifikasi berbeda, sehingga memungkinkan sambungan susunan surya yang lebih kompleks ke inverter. Jika inverter Anda memiliki dua atau lebih input MPPT, sangat penting untuk menggunakannya secara efektif, terutama dalam skenario yang melibatkan beberapa orientasi panel atau masalah bayangan.

Pengkabelan susunan panel surya Anda: Panduan langkah demi langkah

Hingga titik ini, Anda telah mempelajari tentang konsep utama dan aspek perencanaan yang perlu dipertimbangkan sebelum memasang panel surya. Sekarang, di bagian ini, kami memberi Anda panduan langkah demi langkah tentang cara memasang kabel panel surya.

Menghubungkan konektor PV ke kabel PV Anda

Sebagian besar panel surya dilengkapi dengan konektor MC4 yang sudah terpasang sebelumnya, sehingga memfasilitasi interkoneksi antar panel. Untuk titik akhir sistem, Anda dapat menggunakan kabel ekstensi MC4, yang tersedia dalam berbagai panjang, untuk menghubungkan sistem PV ke inverter.

Namun, memahami cara memasang konektor PV dengan benar tetap penting. Mungkin ada saat atau bagian di mana Anda perlu membuat sambungan secara manual, biasanya ketika kabel ekstensi MC4 dengan panjang yang diinginkan tidak tersedia.

Langkah-langkah memasang konektor surya pada kabel PV adalah sebagai berikut:

Lepaskan isolasi bagian luar dari kawat untuk memperlihatkan konduktor bagian dalam.

Posisikan pelat penghubung pada kabel yang sudah dikupas dan gunakan alat crimping untuk memasangnya dengan aman.

Mulailah dengan memasukkan komponen bawah konektor, yang biasanya mencakup penutup terminal, pereda regangan, dan selongsong kompresi. Pastikan keduanya sejajar dan terpasang dengan benar.

Selanjutnya, masukkan komponen atas, yang terdiri dari foil pengaman, rumah konektor MC4 pria atau wanita, dan cincin-O. Pastikan bagian-bagian ini juga sejajar dengan benar.

Rakit semua komponen secara perlahan dan kencangkan dengan tangan hingga tingkat sedang. Jangan terlalu mengencangkan pada awalnya.

Terakhir, gunakan alat perakitan konektor surya untuk menerapkan torsi akhir ke konektor MC4, untuk memastikan sambungan yang aman dan andal.

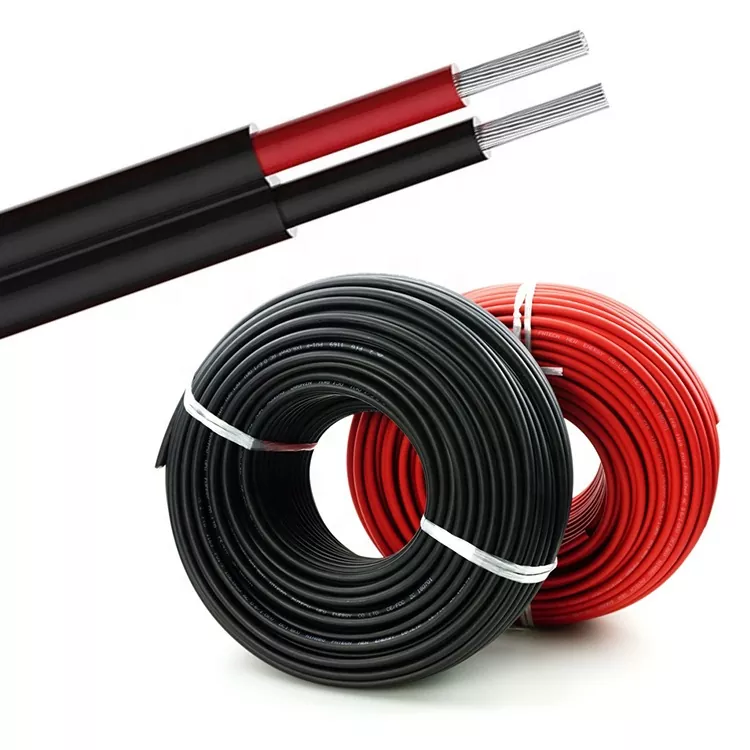

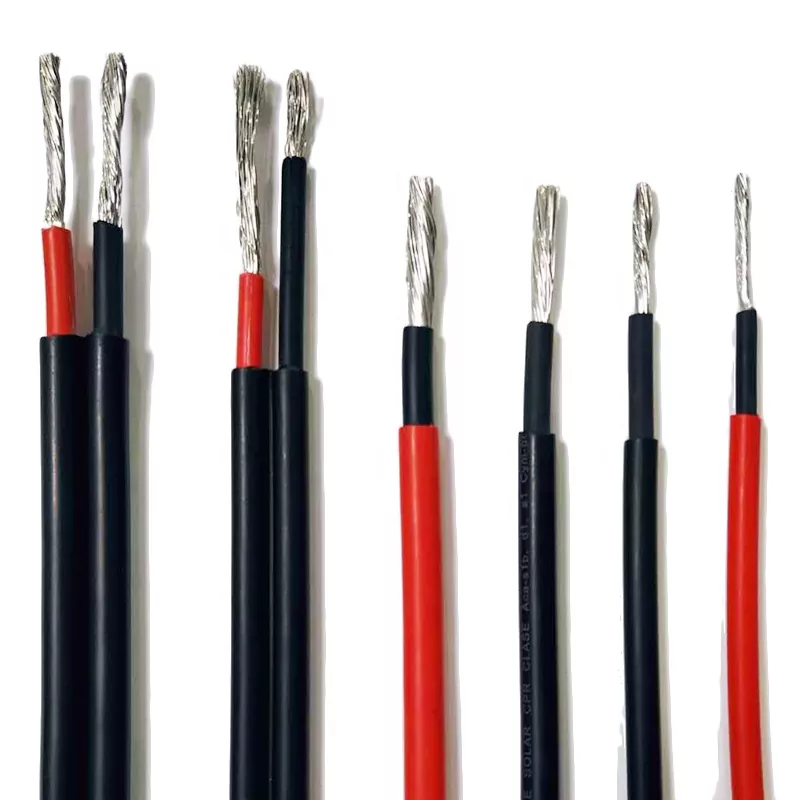

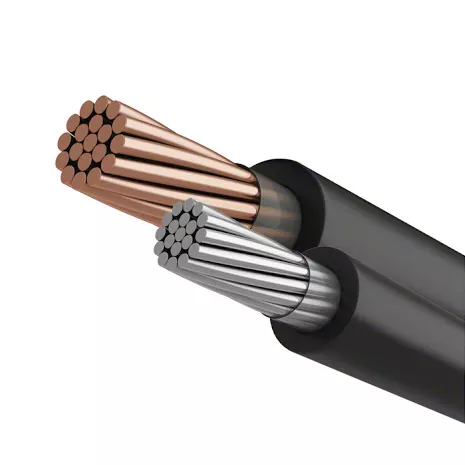

Detail Kabel Panel Surya DAYA

Kondisi Kerja Kabel Panel Surya DAYA

Keuntungan PV

Modul PV berfungsi pada suhu tinggi dan kondisi lingkungan yang beragam. Sesuai pedoman NEC, aplikasi susunan PV tertentu harus menggunakan kabel USE-2 atau PV, yang keduanya harus memenuhi ketahanan sinar matahari tertentu dan peringkat suhu yang sesuai untuk lingkungan pemasangan.

Kabel PV dirancang khusus untuk aplikasi fotovoltaik, sedangkan kabel USE-2 biasanya ditujukan untuk penggunaan pintu masuk layanan bawah tanah. Kedua jenis kabel tersebut umumnya menggunakan insulasi XLPE dan tahan sinar matahari atau cocok untuk ditanam langsung.

Namun, kawat PV berbeda dari kawat USE-2 dalam hal ketebalan isolasi, peringkat tegangan, dan suhu pengoperasian. Kawat PV memiliki lapisan insulasi yang lebih tebal, sehingga cocok untuk perlindungan terhadap lingkungan yang keras. Kabel USE-2 diberi nilai hingga 600 V, sedangkan kabel PV tersedia dalam tiga peringkat tegangan: 600 V, 1 kV, dan 2 kV. Selain itu, kabel USE-2 memiliki suhu pengoperasian maksimum 90ºC, sedangkan kabel PV dapat digunakan pada suhu yang lebih tinggi.

Khususnya, kawat PV adalah salah satu dari sedikit jenis kawat konduktor tunggal yang dapat diberi tegangan di atas 600 V dan dapat langsung ditanam sesuai dengan standar NEC, tanpa memerlukan pelindung tambahan.

Sedang mengemas:

--100m/Coil dengan Bungkus Film Menyusut, 6 Gulungan per karton luar.

--100m/Spool, spool bisa berupa Kertas, Plastik, atau ABS, lalu 3-4 gulungan per karton,

--200m atau 250m per Drum, dua drum per karton,

--305m/Drum Kayu, satu drum per karton luar atau pemuatan palet,

--500m/Drum Kayu, satu drum per karton luar atau pemuatan palet,

--Drum kayu 1000m atau 3000m, lalu pemuatan palet.

*Kami juga dapat menawarkan kemasan OEM yang disesuaikan sesuai dengan permintaan klien.

Pengiriman:

Pelabuhan: Tianjin, atau pelabuhan lain sesuai kebutuhan Anda.

Angkutan laut: Kutipan FOB/C&F/CIF semuanya tersedia.

*For some countries such as Africa countries, middle east countries, our sea freight quotation is much cheaper than clients get from local shipping agency.

Parameter Kabel Panel Surya DAYA (Spesifikasi)

Layanan Kabel Panel Surya DAYA

Pra-penjualan

Kami memberikan dukungan teknis dan solusi distribusi daya lengkap yang disesuaikan dengan kebutuhan Anda. Jika gambar desain yang Anda berikan dirasa tidak layak, kami akan mengoptimalkan rencana tersebut dan menyesuaikannya dengan dimensi kabinet, letak peralatan, dan lain sebagainya. Kami juga akan mengoptimalkan konfigurasi produk agar memenuhi kebutuhan Anda.

Purna Jual

Jika terjadi masalah, kami akan memberikan dukungan terlebih dahulu melalui telepon atau email. Kami akan melakukan debug jarak jauh jika perlu. Selain itu, produk kami dilengkapi dengan manual pemecahan masalah untuk referensi ketika mencoba mencari kesalahan dan menyelesaikan masalah sendiri. Sebagian besar masalah dapat diselesaikan dengan metode yang disebutkan di atas. Kami akan memeriksa setiap tahun atau lebih untuk mendapatkan informasi terperinci tentang peralatan Anda guna mendapatkan pemahaman yang lebih baik tentang cara kerja bagian dalam.

Janji layanan pelanggan kami

1. Kami akan segera menyelesaikan masalah setelah menerima laporan masalah atau permintaan perbaikan.

2. Kami kemudian menjelaskan penyebab kegagalan secara rinci dan biaya apa pun akan dikenakan sesuai harga pasar.

3. Jika kami mengambil kembali suku cadang untuk diperiksa, kami akan menempelkan stiker peringatan rapuh pada suku cadang tersebut atau menuliskan nomor serinya untuk menjaga keamanan suku cadang tersebut.

4. Jika keluhan Anda dianggap sah, kami akan mengembalikan biaya perbaikan kepada Anda di tempat.

FAQ Kabel Panel Surya DAYA

1.Q: Apakah Anda produsen atau pedagang?

A: Kita semua, Bisnis utama perusahaan switchgear tegangan rendah, kabinet distribusi daya, desain kabinet tahan ledakan, produksi dan pemrograman sistem.

2.Q: Apakah akan mendukung OEM/ODM? Bisakah Anda mendesain peralatan sesuai dengan ukuran kami?

A: Tentu saja, kami dapat menyesuaikan produk apa pun sesuai dengan kebutuhan pelanggan, dan kami dapat memberikan solusi dan solusi desain.

3.Q: Mengapa saya harus membeli dari Anda dan bukan dari orang lain?

J: Pertama-tama, kami dapat memberikan dukungan yang sangat profesional kepada semua pelanggan yang terdiri dari konsultan IT dan tim layanan. Kedua, teknisi utama kami memiliki pengalaman lebih dari 20 tahun dalam pengembangan peralatan distribusi listrik.

4.Q: Bagaimana dengan waktu pengiriman?

A: Umumnya, waktu pengiriman kami adalah sekitar 7-15 hari. Meskipun itu tergantung pada kebutuhan pelanggan dan

kuantitas produk.

5.Q: Bagaimana dengan pengirimannya?

A: Kami dapat mengatur pengiriman melalui DHL, FedEx, UPS, dll. Tentu saja, pelanggan juga dapat menggunakan perusahaan ekspedisi mereka sendiri.

6.Q: Bagaimana dengan ketentuan pembayaran?

J: T/T yang didukung, Paypal, Apple Pay, Google Pay, Western Union, dll. Tentu saja kita bisa berdiskusi mengenai hal ini.
